你好，我是翟工，今天继续梁的钢筋这个话题，今天介绍架立筋。

我们从梁钢筋识图开始聊起。

第一种情况，同排纵筋中有通长筋又有架立筋，应用加号“＋”将通长筋和架立筋相连。上部通长筋写在加号的前面，架立筋写在加号后面的括号内，与通长筋的区别开。架立钢筋是非受力钢筋，主要作用是固定箍筋的，因为不受力，一般架立筋的直径也比受力筋小很多。

第二种情况，当全部采用架立筋时，则将他写入括号内。

接着我们来看架立筋的长度计算。

首先大家要明白，当梁的支座处上部有负弯矩钢筋的时候，架立筋布置在梁上的跨中部分，两端与支座负筋搭接或者焊接。

接着我们看架立筋计算公式，估计大家一看到这么复杂的公式会有点儿懵。我拆分起来给大家讲解，其实没那么难。

架立筋计算公式

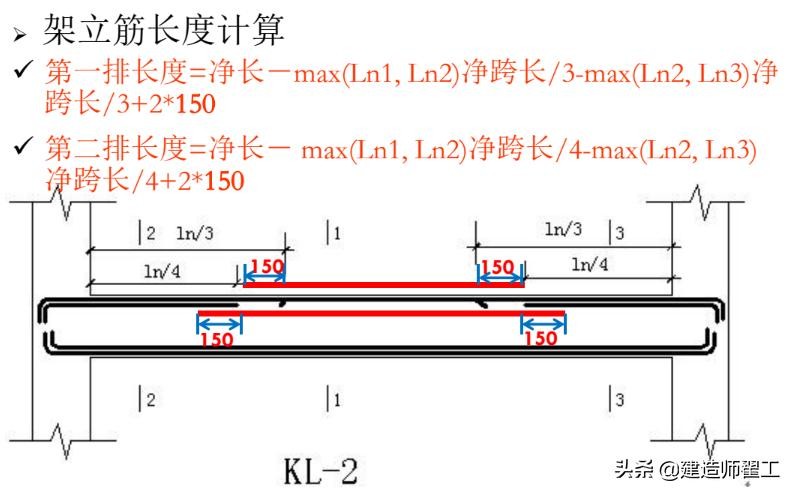

先看第一排，也就是上排架立筋的长度公式，这部分指的是支座负筋的长度（扣除支座宽），当支座为端支座时候，端支座负筋长度=ln/3+支座宽。Ln1就不存在，当支座为中间支座时候，两边梁净跨长不相等的时候，大小跨取大跨，所以中间支座长度等于支座宽+2乘以max（ln1，ln2）/3，同理右边支座和左边支座情况一样。

架立筋长度计算思路就是中间无支座负筋的长度再加上两侧搭接，在平法图集16G101中规定，架立筋与支座负筋的搭接长度为150mm。所以就可以得出这样的公式。

架立筋长度＝净跨长度－两边负筋净长＋150×2
