如何把建筑工程测量放线做得又快又好？必看标准做法施工方案图解

测量放线是建筑工程很重要的一项技术工作，贯穿于施工的全过程，物定位开始的，一直到主体工程封顶都离不开施工放线。如何把测量放线做得又快又好，是对技术人员一项基本技能的考验和基本要求。

所以呢今天就专门找了一份很实用的资料建筑工程测量放线施工方案，比较适合现场用，资料很全面，一共18页，有实景实操图片，并且清晰的标注好了放线点，土方开挖至施工各个测量环节，从基础到二次结构做了详细介绍，附图明了一目了然。

我自己看到的时候第一感觉就是参考价值特别大，对我自己帮助也很大，想着分享给你们看看，希望对同样高工程的朋友都有帮助。

（文末完整版资料下载）

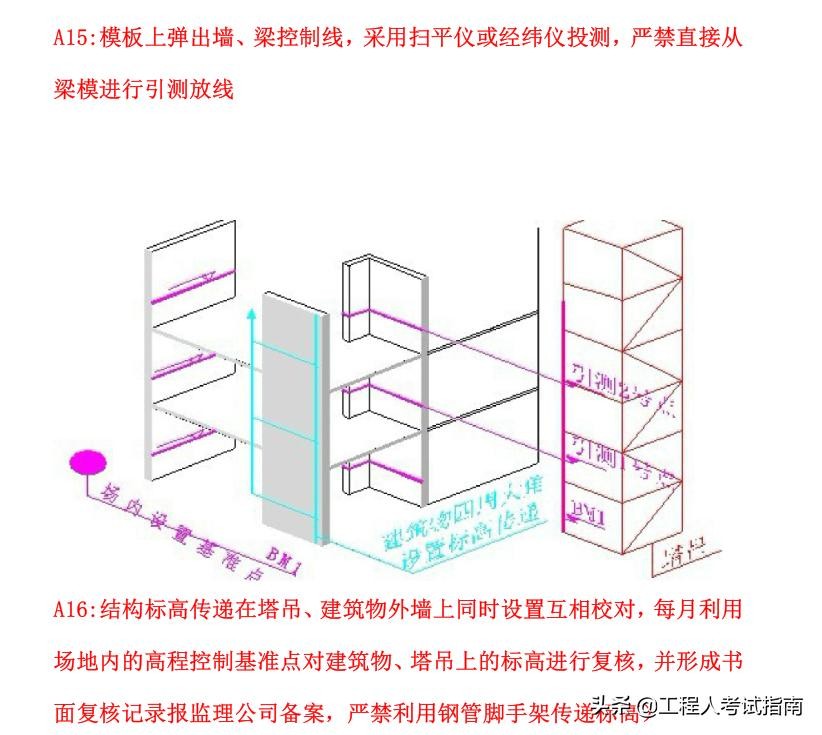

主要测量方法：本工程各建筑物±0.000 以上的轴线传递用激光铅锤仪竖向投测法进行

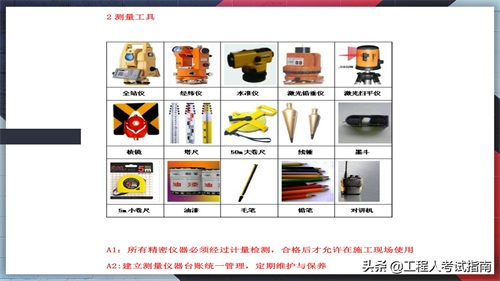

主要测量仪器：激光铅锤仪、全站仪、水准仪、激光经纬仪

主要测控示意图：较多

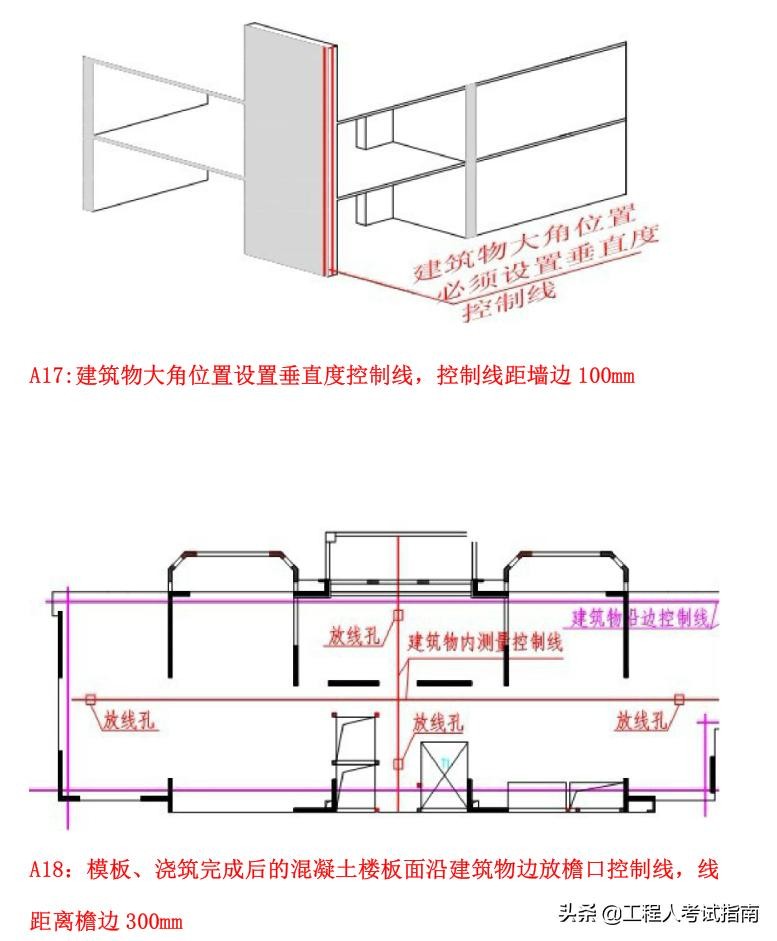

主要测量方向：控制网测量, 地下结构测量, 地上结构测量, 砌体结构测量

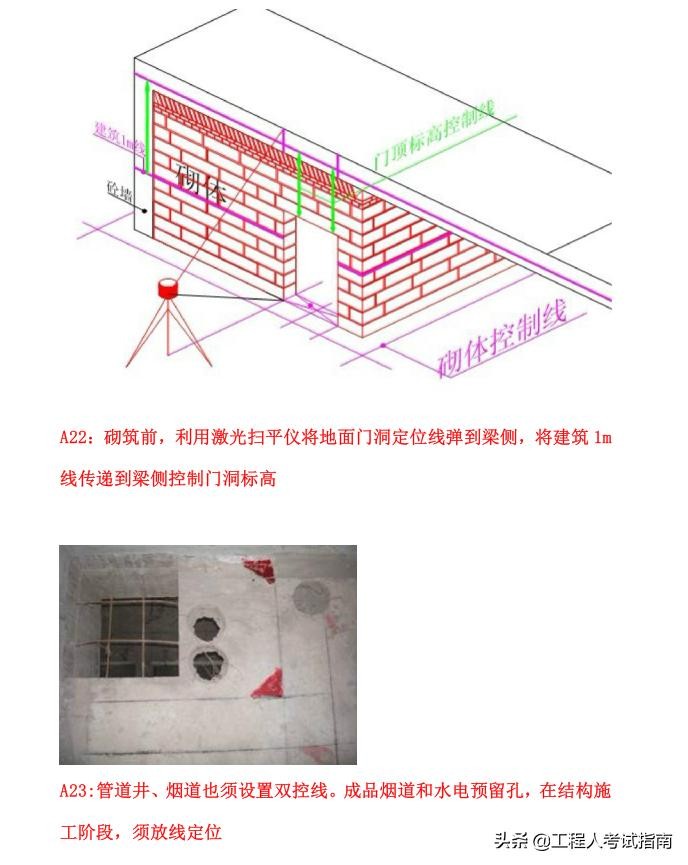

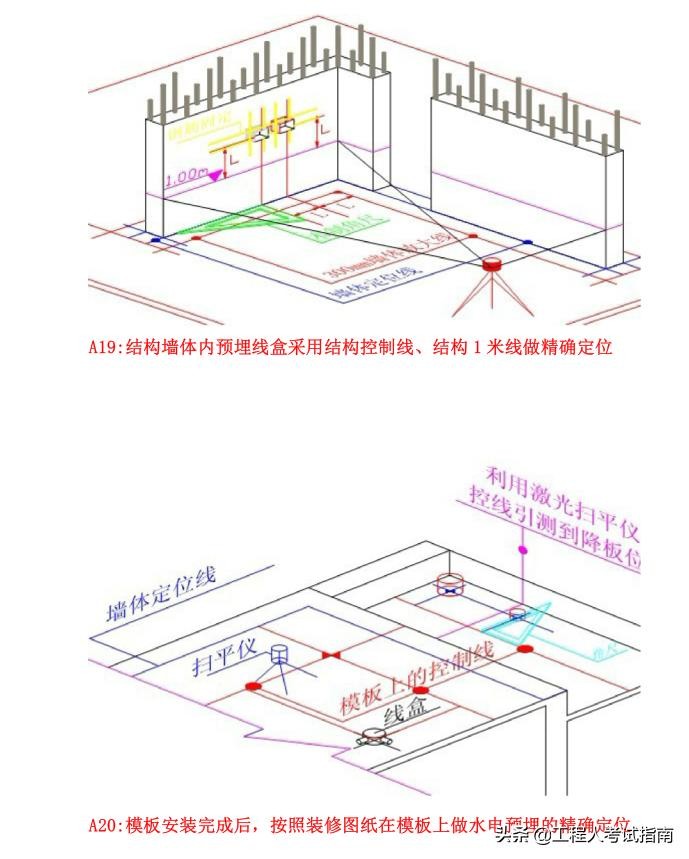

测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图；所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确；实施测量原则：以大定小、以长定短、以精定粗、先整体后局部；测量主要操作人员必须持证上岗。施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制等）。

想要把测量放线做得又快又好，是技术人员的基本要求，想要巩固基本技能提升自己，这些是必须会的，标准做法施工方案图解，图文详解很是实用，分享给你好好看。

PDF电子版
